麦格风PM系列大风扇

MGF-C6PM73是由麦格风公司研发的一种基于PSMS永磁同步电机技术的新型风扇;其最大直径可达7.3米,可在更高效率下促使空间气流流动循环,达到人员降温的目的,改善环境舒适度。

  • 15200m³/min

    满载风量

  • 55RPM

    最大转速

  • 7.3M

    最大直径

  • 1.5kW

    电机功率

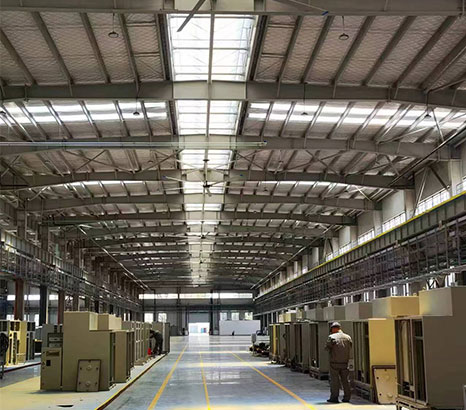

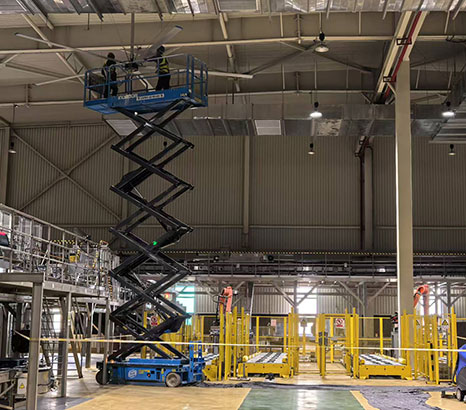

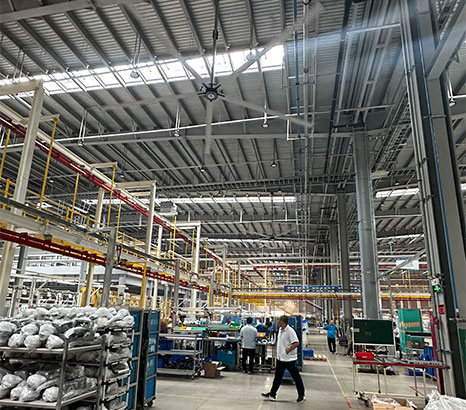

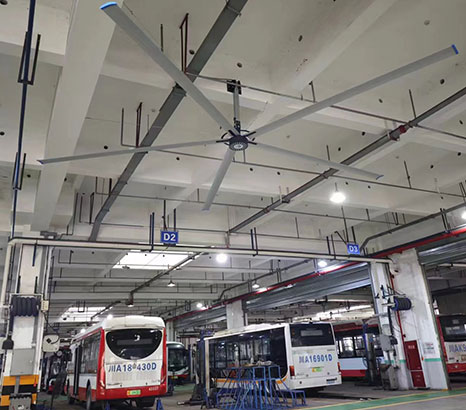

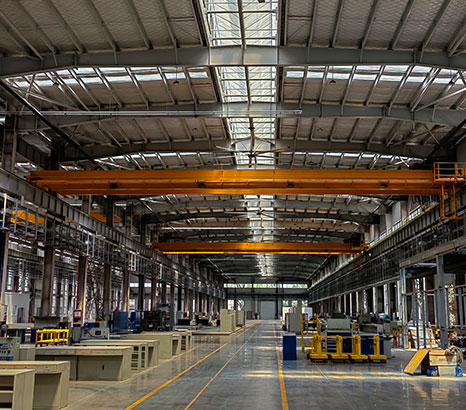

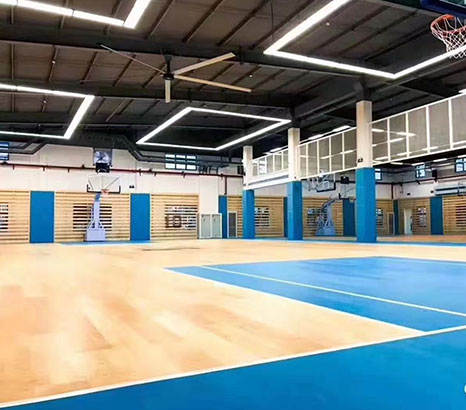

应用案例

Case

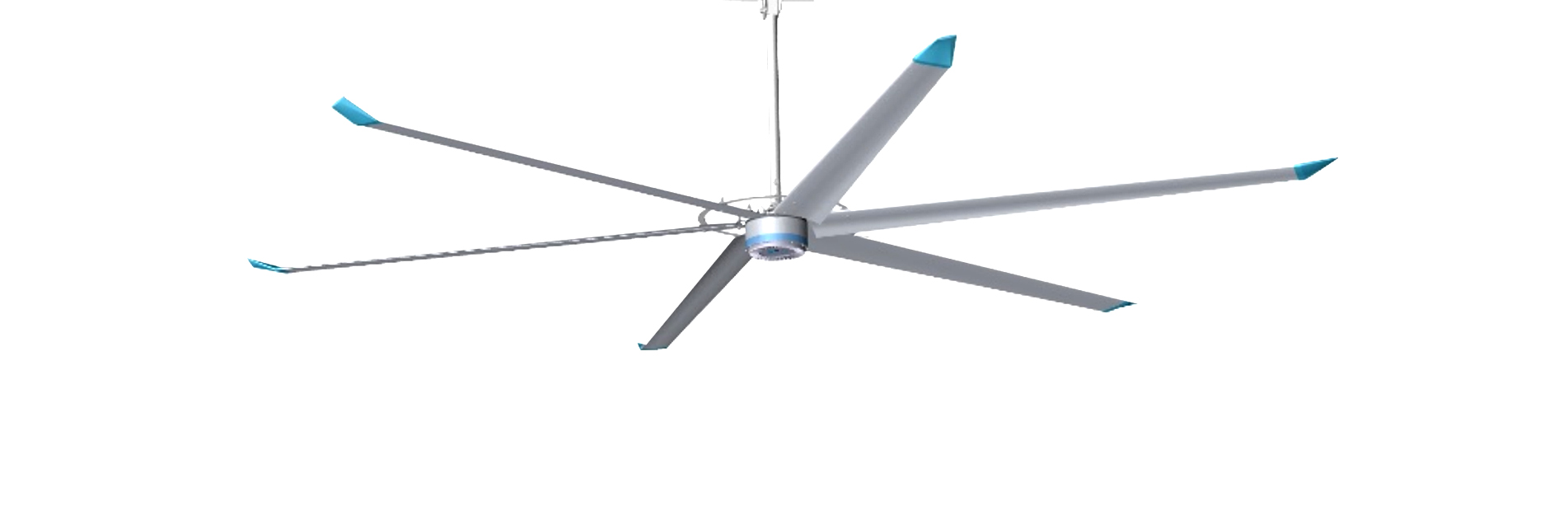

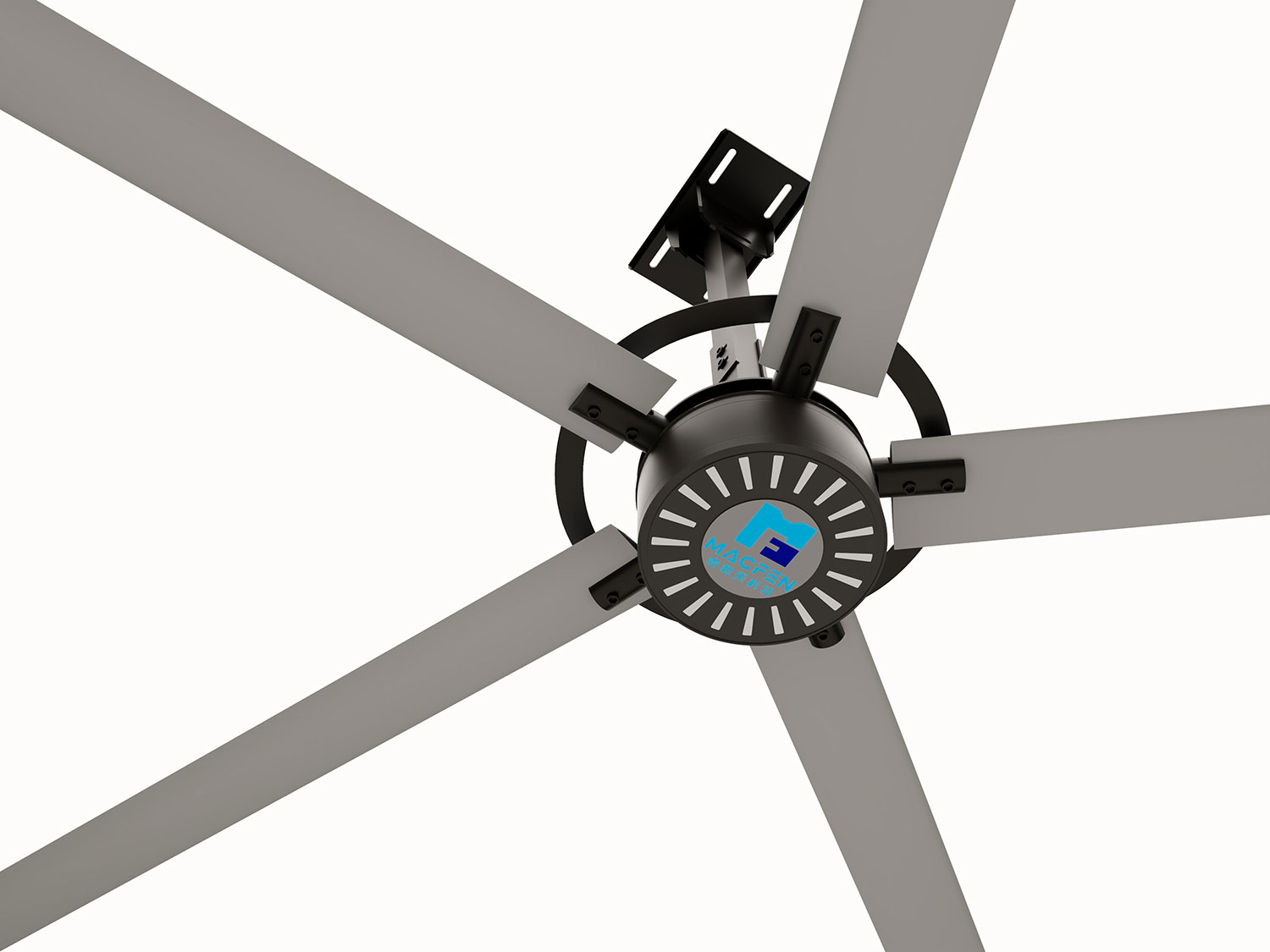

产品介绍

Case

麦格风PM系列大型节能风扇,采用高强度超轻铝镁合金航空材料,精研出极致轻薄并符合空气动力学原理的扇叶,特点是重量轻、强度高、风阻低等,极大提升安全性,降低运转符合。动力输出系统内部安装进口高性能轴承,减少运行阻力,变频无极调速设计,运行平稳,寿命可达15年以上。
麦格风PM系列大型节能风扇,通过低转速平稳运行,产生巨大的风量,在空间内形成完整有序的气流正压,结合换气口快速室内空气对流,从而急速排出室内集热,让室内有树荫下的温度,工人有自然风吹在身上的舒适感,体感温度可有效降低8℃左右,风扇运行后,即使炎热的夏季,工人依然可以高效舒适的工作。

自然立体送风,提升人体舒适度
麦格风PM系列大型节能风扇,独特的机翼型扇叶设计,直径2.4-7.3m,采用空气动力学原理和行进工艺制造的机翼型扇叶,通过强大的空气搅动能力形成的循环气流场,产生酷似大自然的微风系统,人体将会感受到来自四面八方的立体风,增大汗液蒸发面积,提升舒适度。同时避免使用传统高速风扇常年在定向风下,造成人体的各种健康问题,极大改善环境舒适度。PM系列风扇可结合不同场合实际需求调节风量,风速在1m-3.5m/s范围内可任意调节。在开阔的空间,一台大型节能风扇有效覆盖面积最大可达1500㎡.

工业风扇改善环境与除湿除潮
麦格风PM系列大型节能风扇可以解决这个难题:优势就在于直接而有效促进整个空间空气混合,可以使带有难闻气味的烟气、潮气等得到很好的分散和吸收,从而改善室内空气质量,获得一个健康、干燥和安全的工作环境。也能避免其它通风方案容易产生的噪音、湿气带来的腐烂等。

产品“直径”参数

Parameter

型号TYPE MGF-C5PM73 MGF-C5PM61 MGF-C5PM49 MGF-C5PM42 MGF-C5PM36 MGF-C5PM24
直径DIAMETER 7.3M(24FT) 6.1M(20FT) 4.9M(16FT) 4.2M(16FT) 3.6M(12FT) 2.4M(8FT)
转速SPEED(RPM) 55RPM 75RPM 80RPM 85RPM 100RPM 120RPM
重量WEIGHT(KG) 110KG 95KG 75KG 60KG 55KG 45KG
功率POWER(KW) 1.5KW 1.1KW 0.75KW 0.4KW 0.4KW 0.2KW
风量CFM(M3/min) 15200m³/min 13500m³/min 12800m³/min 11500m³/min 10500m³/min 7550m³/min
输入电压INPUT VOLTAGE(V) 220/380V 220/380V 220/380V 220/380V 220/380V 220/380V
最大电流FULL-LOAD CURRENT(A) 4A 4A 3A 2A 1.5A 1A
噪音等级NOISE LEVEL(DBA) 39DBA 39DBA 39DBA 39DBA 39DBA 39DBA

说明:

  • 重量计算:产品重量不包含控制箱,顶部连接构件等。
  • 尺寸:以上所列产品尺寸为标准品,其他规格尺寸可定制。
  • 噪音:声级计距离电机 1m, 电磁噪音 40dB(A) 以下。
  • 包装:标准木箱包装。
  • 输入电源:三相380V/220V,单相220V可选。

安装距离要求:

  • 建筑结构:H型钢、工字钢、钢混方梁、球柱型等房屋结构。
  • 建筑总高度要求大于4.2。
  • 扇叶距离障碍物安全距离最小0.2m。
  • 输入电源:380V/220V均可。

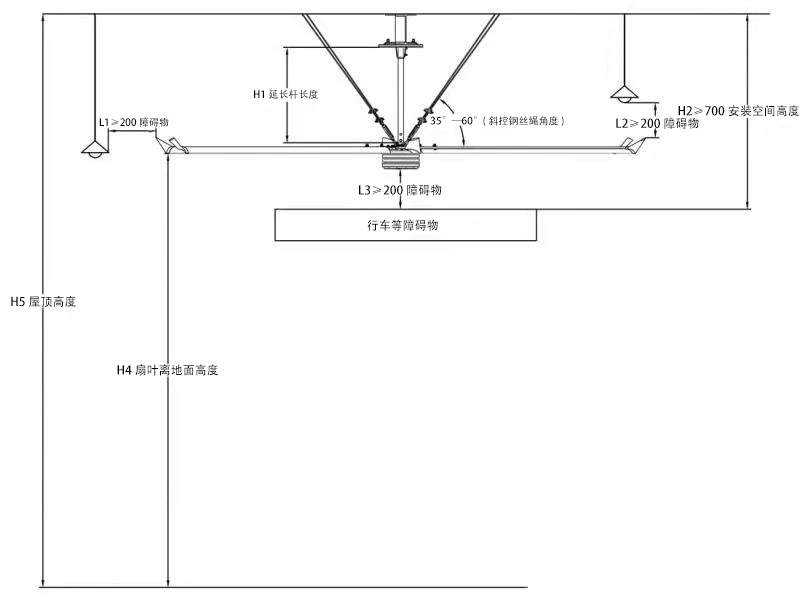

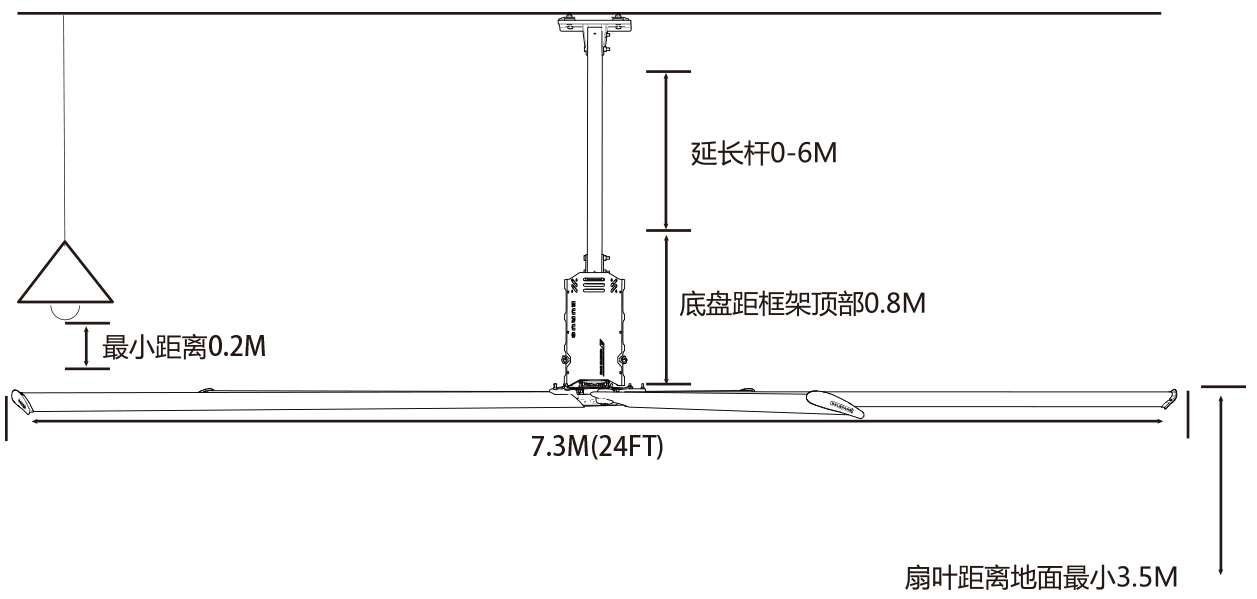

安装高度说明

Macfen优势

Advantage

麦格风PM系列大型节能风扇先天优势
炎炎夏日,户外气温超过40℃,工业厂房特别是钢结构房顶因房顶持续太阳暴晒房顶温度超过50℃,车间内机器作业过程中产生热量,热空气上升,对室内产生热辐射,室内持续高温,体感温度在40℃以上,严重影响工人工作效率及身体健康。

超大风量
气流快速循环,室内强大正压派热气,快速驱散车间内部集热。
高效静音
扇叶技术采用航空机翼设计,扇叶高效静音,整机运行噪音小于40dB.
自然舒适
带动大面积空气循环,降温与除湿同时进行,大大提高舒适度。
节能环保
采用PMSM永磁同步电机,超低能耗,结合新型传动技术,损耗小,噪音低,大大节省电费,比较传统岗位送风节省80%以上费用。

Macfen

设计工艺

麦格风PM系列工业节能吊扇将安装及使用安全列为头等要事,采用高强度镁铝合金航空工业材料制成的柔性扇叶,扇叶强度和韧性都达到航空级。
扇叶与转盘采用高强材质连接,对疲劳损伤做严格的测试与评估,设计要求永久性安全,完全杜绝旋转部件的安全性风险。
赛车级螺栓轮毂结构设计,杜绝任意部件脱落风险。
高精密无缝焊接技术,让每个连接部件安全可靠。
12.9级高碳钢紧固件及严谨的安装作业规范,真正做到管控到每一颗螺丝。
控制系统防电磁干扰,自带过压、欠压、失压调节,电流、缺相、过载、碰撞、过热、雷击、异常等保护。
麦格风工业大风扇扇叶
扇叶采用铝镁合金挤压拉伸成型,机翼型内加筋结构,具有强度高、韧性好、重量轻、寿命长、使用安全等有点。扇叶表面则经过T6+表面光亮氧化处理,增强了扇叶的抗腐蚀和抗氧化性,能够应对各种特殊环境作业。

麦格风工业大风扇尾翼
尾翼采用耐高温材质成型,使得产品结构更加美观,当扇叶运转时,空气会在机翼型扇叶末端产生涡流,尾翼可以消除这部分能量损失,稳定风扇运转,使空气的流动更加符合空气动力学原理。

应用场景

汽车制造业 / 仓储物流 / 体育运动场馆 / 轻工业车间 / 展览馆

轨道交通 / 大型商场 / 传统制造业 / 候车室……

免费咨询

无论您是在工业园厂房、车站、仓储、商场亦或是学校,我们的专家都将为您提供更轻松,更舒适,更便捷的方案供您参考。

您可以随时给我们致电咨询 189 8182 8980,或索取报价以了解更多有关如何麦格风的信息。
